Glasklemmen für Edelstahlgeländer

Glasklemmen an Geländerpfosten

Bei Glasgeländern erfolgt die Montage meist an runden Geländerpfosten aus Edelstahl-Rohr 42,4 mm mit einer Zylinderkopfschraube M8x20 mm nach der DIN 912 in einer Gewindebohrung.
Entscheidend für die sichere Glasbefestigung ist dabei auch die richtige Dimensionierung der Rohre und die Ausführung der Gewinde. Bei Wandstärken bis 3,2 mm ist die Ausführung als Fließformgewinde M8 die bevorzugte Variante. Hilfsweise können Einnietmuttern verwendet werden, was aber bei Rundrohren generell nicht zu empfehlen ist. Sie können an der gewölbten Außenkontur nicht verlässlich verpresst werden. Bei geraden Profilen ist diese Lösung durchaus einsetzbar.
TIPP In unserem Zuschnitt-Konfiguator können Sie Profile mit Fließformgewinde M8 nach ihren Wünschen konfigurieren und bestellen.

Glasklemmen an einer Wand

Die Glasmontage als Sichtschutz auf einer Terrasse kann z. B. an einer Hauswand oder an einer Granitsäule erfolgen. Auch hier ist die Abstimmung des Befestigungsmaterials auf den Untergrund notwendig. Wir bieten Ihnen hier neben den Zylinderkopfschrauben M8x20 mm auch die Gewindeanker aus Edelstahl als Zubehör für die Glasklemmen-Befestigung an. Diese Anker werden in der Wand mit Montagemörtel verklebt.
Bei rissigen oder unbekannten Untergründen ist immer mit einem Fischer Hochleistungsmörtel FIS V 300 T und entsprechenden Siebhülsen zu arbeiten.
Hinweis Bitte beachten Sie, dass die Befestigung der Glasklemmen in Kunststoffdübeln, z. B. dem Fischer DUOPOWER 10x50 nur bei Kalksandvollstein oder Beton und bei kleinen Scheiben zu vertreten wäre. Dieser Dübel in Verbindung mit den entsprechenden Holzschrauben erreicht nicht die Lastwerte wie der Hochleistungsmörtel oder der Montagemörtel von Fischer.

Glasklemmen an Holzbalken

Bei der Befestigung der Glasklemmen an Holzbalken kommt der Umstand hinzu, dass das Holz arbeitet und der anfängliche Halt sich mit der Zeit lockert. Wir empfehlen daher die Verwendung von Edelstahl Gewindeanker für Holz oder Edelstahl Hülsenmuttern mit großen Auflageronden. Bei beiden Varianten erfolgt die Glasklemmenmontage mit metrischen Zylinderkopfschrauben M8, welche bei Bedarf nachgezogen werden können.
Anmerkung
Die handelsüblichen Schraubenköpfe der Holzschrauben passen nicht in die Vertiefungen der meisten Glasklemmenunterteile. Sie können bei uns Schrauben mit kleinerem Kopfdurchmesser bestellen. Diese werden nur kommissioniert gefertigt und können nicht zurückgegeben werden. Die Lastwerte der Schrauben entsprechen nach dieser Anpassung nicht mehr den Herstellerangaben.

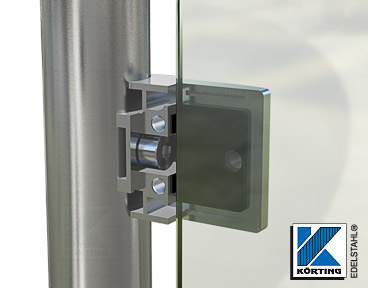

Glasklemmen - Einsatz ohne Scheibensicherung

Alle Klemmglashalter bestehen aus einem Anschraubteil und einem Klemmendeckel, welche jeweils mit Gummis versehen und dann gegenseitig verschraubt werden. In der Regel haben beide Teile Vertiefungen zur Aufnahme eines Sicherungsstiftes oder/und eines Einlegebodens. Diese werden nicht benötigt und bleiben einfach leer.
Bei allen Geländerscheiben gibt es immer 2 von 4 Glasklemmen, bei denen eine Scheibensicherung nicht notwendig ist. Die Scheibe wird an das Anschraubteil gestellt und nur durch das Verschrauben des Deckels gehalten. Die Glasmontage erfolgt durch eine reine Klemmung. Die richtige Abstimmung der Gummis zur Scheibenstärke ist unabdingbar, damit das Anzugsmoment von 8 Nm verlässlich aufgebracht werden kann!
Bei einer aufgesetzten Geländermontage im privatem Wohnbereich und wenn keine erhöhten Anforderungen vorliegen, ist der Einsatz der Glasklemmen ohne Scheibensicherung möglich.

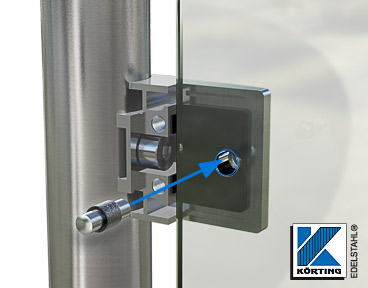

Glasklemmen - Montage mit Sicherungsstift

Die Glassicherung mit Sicherungsstiften hat Vor- und Nachteile.
Vorteil
Die Anordnung der Glasklemmen erfolgt symmetrisch im Abstand von 150 mm von der oberen und unteren Glaskante aus.
Nachteil
Die Kosten der Scheiben sind auf Grund der Bohrungen höher. Die Position der Bohrungen muss im Vorfeld der Glasbestellung genau definiert werden. Eine genaue Planung ist hier sehr wichtig. Glasbohrungen müssen, wie alle Bearbeitungen am Sicherheitsglas, vor dem Vorspannen ausgeführt werden.
Bohrungen für die Sicherungsstifte können nicht nachträglich eingebracht werden!

Die Größe des Sicherungsstiftes entnehmen Sie bitte der Artikelbeschreibung.

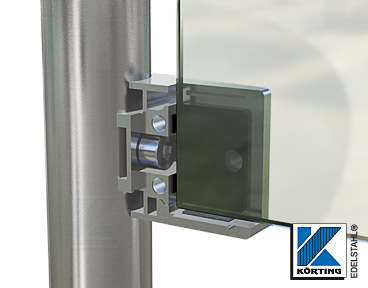

Glasklemmen - Montage mit Einlegeboden

Die Verwendung eines Einlegebodens in den unteren beiden Glasklemmen sind keine Bohrungen in den Glasscheiben notwendig. Die Scheibe wird auf den Boden aufgesetzt.
Beachten Sie bitte:
Bei dieser Montage müssen die Klemmen in der Höhe der unteren Glaskante angebracht werden. Deshalb ist auch hier die Planung des Glasgeländers vor der Festlegung der Bohrungen in den Geländerpfosten wichtig.
Vorteil
Die Einlegeböden sind lose und werden in eine Nut geschoben. Da diese Nut oben und unten im Klemmenunterteil eingebracht ist, kann die Klemme gedreht werden und es ist die beidseitige Montage der Glasklemme möglich.
Achtung
Nicht alle Glasklemmen sind für alle 3 Montagemöglichkeiten vorgesehen! Bitte achten Sie auf die Hinweise in der Artikelbeschreibung.


Wie ist die richtige Anordnung der Glasklemmhalter?

Am Beginn stellen Sie sich sicher die Frage wie rum sie die Glasklemmen montieren sollen. Wir geben Ihnen hier einen kurzen Überblick worauf Sie achten sollten.

Glasklemmen - Deckel auf der Innen- oder Außenseite des Geländers?

Die Anordnungen des Glasklemmhalters erfolgt immer so, dass das die Scheibe nicht nach unten fallen kann, wenn der Klemmendeckel sich lockert.
Das Anschraubteil zeigt also immer mit der Anlagefläche auf die von der Anpralllast abgewandten Seite!

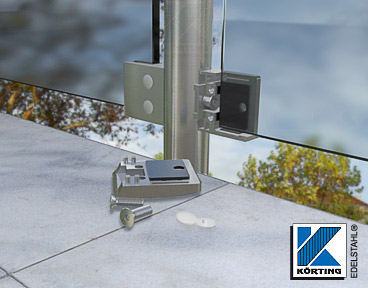

Es ist sicher zu stellen, dass Sie die Scheibe ohne Zwänge montieren! Sie sollten deshalb folgende Montagebedingungen beachten:
- Anschraubteile zunächst nur locker am Geländerpfosten verschrauben
- alle 4 Glasklemmen zueinander in der  Scheibenebene fluchtend ausrichten
- dann erst die Anschraubteile mit 12 Nm am Pfosten festziehen
- die Scheiben so einsetzen, dass die Glaskante gleichmäßig ca. 2 mm Luft zum Klemmenrücken hat. So können Bewegungen durch Temperaturschwankungen ausgeglichen werden.

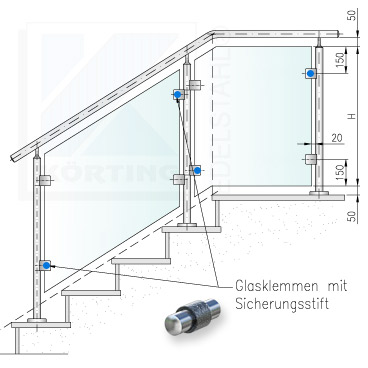

Glasklemmen mit einem Sicherungsstift - oben oder unten montieren?

Die Sicherungsstifte werden diagonal angeordnet.
Das heißt bei parallelogrammförmigen Geländerscheiben immer in der unteren und oberen spitzen Ecke.
Jeder Sicherungsstift ist mit einem kleinen Gummi ummantelt, damit auch in der Bohrung die Scheibe nicht mit dem Metall in Berührung kommen kann.
Da die Bohrungen bereits vor der Fertigung der Scheiben festgelegt werden müssen, ist das Aufmaß für die Scheiben erst nach der Montage der Geländerpfosten möglich.

Hinweis
Bei manchen Klemmen sind die vorgesehenen Vertiefungen unterschiedlich groß. So ist es unter Umständen ratsam die Stifte vor der Montage mit einem Gummihammer in die kleinere Bohrung einzuschlagen.

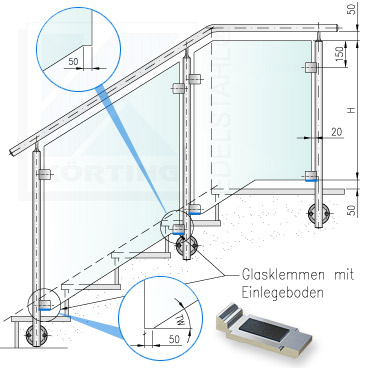

Glasklemmen mit einem Einlegeboden - wie geht das bei schrägen Geländern?

Die Montage der Geländerscheiben mit Einlegeböden ist einfacher.
Die Befestigungsbohrungen für die unteren Glasklemmen werden so in den Pfosten eingebracht, dass die untere Glaskante einen Abstand von 50 mm zum Fußboden hat.

Jedoch ist im schrägen Geländerabschnitt die Form der Scheiben an die gerade Auflagefläche anzupassen. Das bedeutet die spitzen Ecken werden entsprechend des Treppenwinkels (TW) auf ca. 50 mm waagerecht abgeschnitten.

Da dies unmittelbaren Einfluss auf die Lage der Befestigungsbohrung M8 im Geländerpfosten hat, empfehlen wir, dass für solch ein Geländer im Vorfeld eine Zeichnung erstellt wird! Selbstverständlich ist dafür ein genaues Aufmaß notwendig und bei der Montage sind die Montagepositionen entsprechend der Festlegungen einzuhalten.

Um sicher zu gehen, kann auch eine Schablone für die Scheibe erstellt und dem Glaser übergeben werden.
