LED Handlauf Edelstahl Zubehör

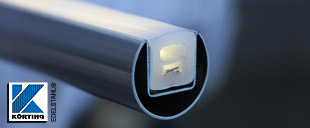

Einen Edelstahl Handlauf mit LED selber bauen können Sie mit einem flexiblen LED Profil aus Silikon. Es ist mit fest integrierter LED-Leiste passend für ein Edelstahl Nutrohr ø 42,4x1,5 mm mit einer Nut 24x24 mm gefertigt. Das wasserdichte Lichtband sorgt für ein gleichmäßiges durchgängiges Licht und kann mit entsprechenden Nutrohrbögen ohne Unterbrechung auch für einen gebogenen LED Handlauf aus Edelstahl verwendet werden.
LED Profil für Handläufe und mehr Ein flexibles Silikonprofil bringt ein schönes gleichmäßiges Licht - für mehr Sicherheit auf ihrer Treppe. So einfach montieren Sie einen LED Handlauf ...
Edelstahlhalter mit Bogen zur Wand Ein komplett verschweißter Handlaufhalter zur Wand gebogen mit Nutrohranschluss - macht die Montage noch einfacher ...

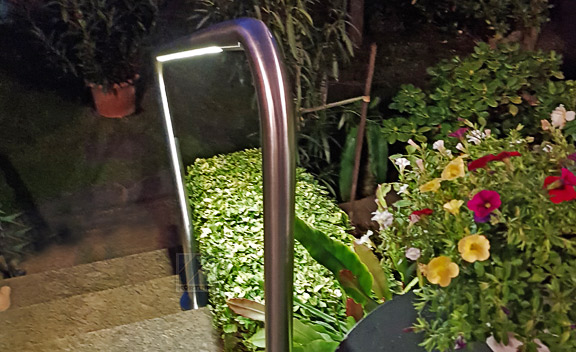

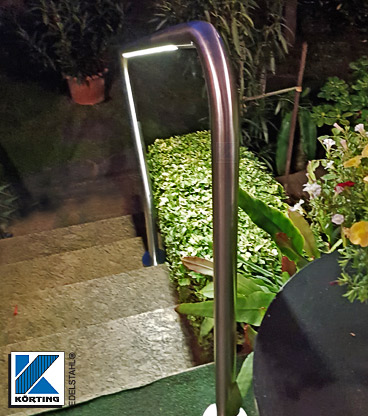

LED im Einsatz Ob freistehend gebogener VA-Handlauf, gerader Wandhandlauf oder Holzhandlauf - das LED Profil schließt sauber eine Nut von 24x24 mm ...Zubehörteile für einen LED Handlauf
Ab-Preise, welche mit * gekennzeichnet sind, basieren auf der günstigsten Staffel der jeweils günstigsten Variante.
Edelstahl Handlauf mit LED selber bauen
Die Handlaufbeleuchtung mit LED Licht ist eine moderne Art, Licht im Treppenhaus oder auch an der Hauseingangstreppe zu integrieren. Ein beleuchteter Handlauf aus Edelstahl ist nicht nur ein gestalterisches Element für besondere Akzente, mit einem Bewegungsmelder kombiniert, gibt er ihnen zusätzliche Sicherheit beim Begehen der Treppe.
Um ihr Vorhaben bestmöglich in die Tat umzusetzen, geben wir hier Tipps für die Umsetzung und zeigen Ihnen was unsere Kunden bereits realisiert haben.

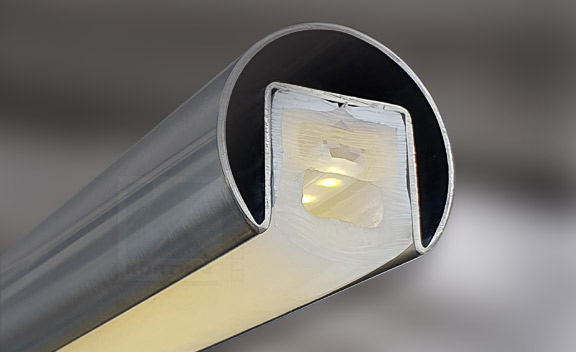

LED Profil für Handläufe aus Edelstahl Nutrohr
Das flexible und weiche LED Profil aus UV-beständigem Silikon ist mit seinen Abmessungen von 24x24 mm für die Montage in einem Edelstahl Nutrohr im ø 42,4 mm oder auch für ein eckiges Nutrohr mit der entsprechenden Nut geeignet.
Der LED Schlauch mit seinen 120 LED pro Meter sorgt für ein mattes und gleichmäßiges Licht entlang des gesamten Profils, ohne sichtbare Lichtspitzen. Der Vorteil dieses LED Lichtbandes zeichnet sich dadurch aus, dass keine separate Montage des eigentlichen LED-Streifens und keine separate Abdeckleiste mehr erfolgen muss, da der LED-Streifen fest in das Silikon eingegossen ist.
Diese rahmenlose bewegliche Lösung benötigt keine Kühlung, weil das Profil eine durchgängige Kammer zu Kühlung besitzt. Das biegbare LED Profil ist vorrangig in ganzen Rollen bis 25 m erhältlich, kann aber einfach in 500 mm - Schritten geteilt werden. Dieses Teilungsmaß sollten Sie bereits bei der Planung ihres Edelstahl Handlaufes mit LED Beleuchtung berücksichtigen.
Um Schäden vorzubeugen, beachten Sie bitte, dass der Querschnitt für die Zuleitung vom LED-Profil zum Netzteil nicht zu klein ausgelegt wird. Informieren Sie sich in unserer Übersicht. Sie finden die Tabelle bei unserer Netzteilempfehlung.
Wir bieten Ihnen die Möglichkeit ihre Wunschlänge zu bestellen. Geben Sie dafür die Länge unter dem Button "Wunschmaß bestellen" ein: Zum Artikel 861-001-00.

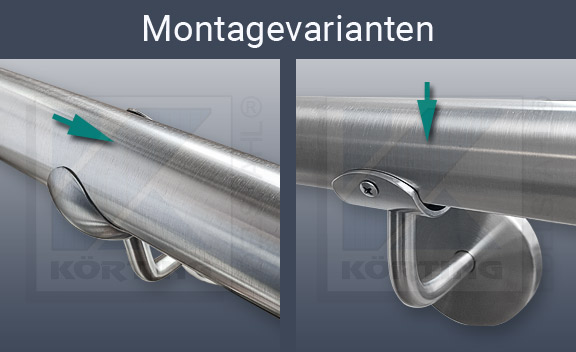

LED-Handlauf Montagevariante 1a
Einen LED-Handlauf mit einem durchgängigem Nutrohr und einem durchgängigem LED-Profil montieren Sie mit Edelstahlhaltern mit einer schalenförmigen Rohraufnahme. Diese Variante ist eine unserer günstigsten Montagemöglichkeiten für Wandhandläufe mit einer LED-Beleuchtung.
* der Halterabstand sollte max. 1000 mm betragen
Nach dem Aufschieben auf das Handlaufrohr mit dem LED-Profil kann der Halter Art.-Nr. 861-009-31 an der gewünschten Stelle mit einer Stiftschraube arretiert werden.
Beim Halter mit der Art.-Nr. 861-010-31 besteht die Möglichkeit mit zwei Senkschrauben beidseitig den Handlauf zu fixieren. So kann auch auf Toleranzen zwischen den Einzelkomponenten besser Einfluss genommen werden.
In der dargestellten Montagevariante erfolgt die Zuleitung zum LED-Profil an einem Ende des Handlaufes durch einen Bogen. Dieser 90° - Anschlussbogen Art.-Nr. 129-328-14 wird mittels eines Rohrverbinders Art.-Nr. 281-024-14 am Nutrohr verklebt. Die Öffnung wird dabei zur Wand gedreht, so kann das Kabel direkt vom LED-Profil zur Wand geführt werden. Die Öffnung ist, im Gegensatz zur Bohrung im Handlaufhalter, groß genug, um die Listerklemme unterzubringen. Somit werden die Montagearbeiten wesentlich erleichtert.
LED-Handlauf Montagevariante 1b
Ebenfalls mit einem durchgängigem Nutrohr und einem durchgängigem LED-Profil montieren Sie mit Edelstahlhaltern zum Aufschieben auf Edelstahlrohr ø 42,4 mm (Art.-Nr. 861-010-31), wenn jedes Handlaufende gerade verschlossen werden soll.
* der Halterabstand sollte max. 1000 mm betragen
Diese Handlaufhalter besitzen eine um 70° gebogene Handlaufstütze mit einer Bohrung für das Zuleitungskabel. Die Rohraufnahme selbst ist mit der Handlaufstütze verschraubt. Der Halter insgesamt kann an jeder gewünschten Stelle auf dem Handlaufrohr arretiert werden.
Im Außenbereich empfehlen wir zur Kabeldurchführung immer den letzten Halter am oberen Handlaufende zu verwenden. So wird das Risiko verringert, dass die Verbindung durch sich evtl. ansammelnde Feuchtigkeit beschädigt wird.
Das Kabel wird vom Ende des LED-Profils durch die offene Kammer zurück bis an die Position des Halters geführt. An dieser Stelle ist eine Öffnung im LED-Profil notwendig, um dann das Kabel durch die Bohrung in der Handlaufstütze hindurch zur Wand zu führen.
Die Handlaufenden werden mit einer Endkappe für Nutrohr Art.-Nr. 281-016-11 verschlossen.
LED-Handlauf Montagevariante 1c
Wenn die Möglichkeit einer stirnseitigen Befestigung für ihren LED-Handlauf besteht, kann auch dieser mit einem durchgängigem Nutrohr und einem durchgängigem LED-Profil montiert werden.
* der Halterabstand sollte max. 1000 mm betragen
Dazu werden ebenfalls die Handlaufhalter mit der Art.-Nr. 861-010-31 verwendet. Wie in der Montagemöglichkeit 1a beschrieben, kann auch hier die Kabelzuleitung direkt vom LED-Profil zur Wand erfolgen.
Ein Handlaufende kann mit einer geraden Endkappe für Nutrohr Art.-Nr. 281-016-11 verschlossen werden, während das zweite Ende mit der Wandplatte für Nutrohr Art.-Nr. 281-001-11 an der Wand verschraubt wird. Vorteil: das Anschlusskabel kann durch die große Öffnung der Wandplatte einfacher angeschlossen werden. Das Kabel vom Netzteil kann direkt aus der Wand kommen.
LED-Handlauf Montagevariante 2
Zur Montage eines Edelstahlhandlaufes mit LED-Profil können Handlaufhalter mit geraden Anschraubplatten verwendet werden. Sie werden über ein Adapterstück am Nutrohr montiert. Dieser Adapter hat eine durchgehende Aussparung, durch welche ein Kabel geführt werden kann.
* der Halterabstand sollte max. 1000 mm betragen
Die Wandhalter Art.-Nr. 861-011-31 besitzen eine Bohrung im Handlaufträger, durch welche die Zuleitung in den Adapter geführt werden kann.
Dieser Anschluss sollte nach Möglichkeit immer am oberen Handlaufende erfolgen. Bei der Dimensionierung beachten Sie bitte, dass die geringen Abmessungen der Wandplatte des Halters nur geringe Halterabstände zulassen.
Das Nutrohr kann in einem Stück montiert werden. Das LED-Profil muss an jedem Halter unterbrochen werden. Zur Überbrückung wird beidseitig ein Spleißstift eingesteckt und mit einem Kabel durch den Adapter verbunden. (Je Halter werden also 2 Kabelanschlusssets Art.-Nr. 861-008-00 benötigt.)
TIPP: Für etwas mehr Montagefreiheit kann das Ende des LED-Silikonprofils auch treppenförmig geschnitten werden, aber so, dass die LED nicht beschädigt werden und die Sichtfläche bestehen bleibt. Eine Sicherung dieser Verbindung gegen Herausrutschen während der Montage kann mit Silikon erfolgen.
Die Nutrohr-Handlaufenden können mit geraden Endkappen verschlossen werden. Alternativ können auch alle anderen Eck- oder Gelenkverbinder oder auch Nutrohradapter zu rundem Edelstahlrohr eingesteckt und verklebt werden. Diese Teile finden Sie in der Kategorie Nutrohr aus Edelstahl.
Anmerkung: Auch Handlaufstützen eines Geländerpfostens mit einer geraden Anschraubplatte lassen sich mit Hilfe eines Adapters Art.-Nr. 639-019-10 in der Öffnung des Nutrohres montieren. Bei der Wahl der Handlaufstützen achten Sie bitte auf die Lage der Bohrungen für die Anschraubplatte, da diese variieren können.

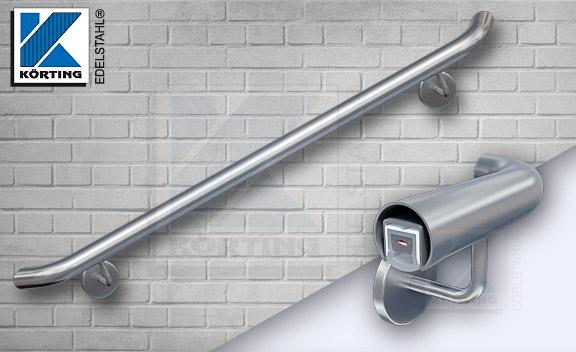

Handlaufhalter für einen Handlauf aus Edelstahl mit Beleuchtung
Unsere neuen Halter für einen Edelstahl Handlauf mit LED im online-edelstahlshop.eu sind komplett verschweißte Edelstahl Handlaufhalter für die Wandbefestigung.
Das Besondere:
Die Wandhalter für die Handlaufenden auf der linken und der rechten Seite sind als Bogen zur Wand ausgeführt.
Der Vorteil:
Die Kabelzufuhr kann einfacher über die große Öffnung des Edelstahlrohres ø 42,4 mm erfolgen. Der Abstand zu Befestigungsbohrungen ist groß genug, so kann die eigentliche Handlaufbefestigung den Vorgaben der Dübel Hersteller entsprechen. Die Positionierung des Handlaufes und das Einbringen der Befestigungsbohrungen in der Wand ist einfacher, weil das Kabel nicht punktgenau zwischen zwei Befestigungsbohrungen des Halters zugeführt werden muss.
Varianten:
Neben dem Handlaufendbogen für die linke und die rechte Seite (Art.-Nr. 643-618-14) des Edelstahl Handlaufes mit LED Beleuchtung gibt es ein Halter - Mittelstück (Art.-Nr. 643-617-14), so dass auch längere beleuchtete Handläufe mit mehreren Befestigungen versehen werden können. So kann gewährleistet werden, dass die Halterabstände entsprechend des Bauuntergrundes realisierbar sind.
Aufbau:
Die Edelstahl Handlaufhalter besitzen einen Bund zum Verkleben von Edelstahl - Nutrohr ø42,4x1,5 mm und eine 20 mm große Bohrung für die Durchführung des LED - Anschlusskabels. Der gebogene Handlaufträger ist mit dem Rohr und der Edelstahlronde verschweißt. Die Verschraubungen werden mit einer Abdeckrosette verdeckt. Die Rosette wird mit einem Gummiring fest auf der Wandronde gehalten, so dass ein Abklappen verhindert wird. Die Befestigung an der Wand kann entsprechend des Bauuntergrundes mit 8er Senkschrauben erfolgen.
Empfehlung:
Fachkundigen Metallbauern empfehlen wir das Verschweißen der Handlaufhalter mit den Nutrohrsegmenten. So spielen die allgegenwärtigen Rohrtoleranzen eine untergeordnete Rolle und durch das Nachleifen nach dem Schweißen wird eine durchgängig geschlossene Rohroberfläche eines hochwertigen Edelstahl Handlaufes mit LED Beleuchtung erschaffen.
LED-Handlauf Montagevariante 3
Die Abbildung zur Montagemöglichkeit 3 zeigt eine Übersicht der zur Montage notwendigen Zubehörteile für die Ausführung eines LED-Wandhandlaufes mit zur Wand gebogenen Enden Art.-Nr. 643-616-14 (links) und Art.-Nr. 643-618-14 (rechts).
* der Halterabstand sollte max. 1000 mm betragen
Der Vorteil dieser Variante liegt in der Realisierung der Zuleitung.
Diese kann vor Ort wesentlich einfacher umgesetzt werden, weil der Kabelaustritt aus der Wand nicht zwischen den Befestigungsbohrungen einer Wandplatte positioniert werden muss.
Auch ein stärkeres Zuleitungskabel ist kein Problem, da die Bohrung zur Durchführung 20 mm beträgt. Welchen Querschnitt das Zuleitungskabel haben sollte, hängt vom verwendeten Netzteil und von der Kabellänge zwischen LED-Profil und Netzteil ab. Informieren Sie sich in der Übersicht zur Netzteilempfehlung.
Sollten die End- und Mittelstücken nur verklebt werden, empfehlen wir den Halterabstand nicht größer als 1000 mm zu wählen.
Bei dieser Montagevariante werden sowohl das Nutrohr, als auch das LED-Profil, an den Mittelstücken Art.-Nr. 643-617-14 unterbrochen. Sie benötigen dafür für jedes Mittelstück zwei Spleißstifte und ein Verbindungskabel Art.-Nr. 861-008-00. Dieses Kabel kann durch die Bohrung im Mittelstück geführt werden.
LED-Handlauf Montagevariante 4
Unsere Montagemöglichkeit 4 stellt eine Alternative zur Montage mit Bögen am Handlaufende dar.
* der Halterabstand sollte max. 1000 mm betragen
Hier kommen gerade endende Halter-Endstücken ohne Bohrung im Handlaufträger für links Art.-Nr. 643-604-14 und rechts Art.-Nr. 643-605-14 zum Einsatz. Die Zuleitung muss dann über ein Halter-Mittelstück mit Bohrung Art.-Nr. 643-607-14 erfolgen.
Eine andere Kombinationsmöglichkeit wäre die Zuleitung über ein Halter-Endstück mit Bohrung - links Art.-Nr. 643-606-14 oder rechts Art.-Nr. 643-608-14 zu legen und mit dem Halter-Mittelstück ohne Bohrung Art.-Nr. 643-617-14 für den Zwischenbereich zu montieren.
Sie merken, diese Halterausführungen können beliebig mit einander kombiniert werden (Art.-Nr. 643-...). Die verschweißten Handlaufträger und Ronden mit Abdeckrosetten sind in der gleichen Ausführung und Abmessung.
Bei der Montage beachten Sie bitte, dass das Nutrohr und das LED-Profil geteilt werden muss, um die Halter-Mittelstücken zu montieren. Diese besitzen im Inneren eine Bohrung, durch welche ein Kabel von einem Ende zum anderen geführt werden kann. Sie benötigen dafür für jedes LED-Ende einen Spleißstift, siehe Art.-Nr. 861-008-00.
LED Handläufe - Einsatzmöglichkeiten
Es gibt viele Verwendungsmöglichkeiten für solch ein LED Profil ist für drinnen oder für draußen geeignet. Durch seine Flexibilität und die einfache Montageweise - es wird jedeglich in eine entsprechende Nut von 24x24 mm gedrückt - kann es auch in Handläufe aus Holz oder Aluminium eingebaut werden. Wie auf dem nebenstehendem Kundenbild zu sehen, können die Nutrohre mit entsprechender Technick auch in großem Rasius gewalzt sein.
Hauptsächlich werden Edelstahlhandläufe aus Nutrohr zur Wandmontage mit LED Profilen bestückt. Die Handläufe können auch mit Gelenkverbindern für die Montage an einer Treppe mit Podest montiert werden, ohne dass das Lichtprofil am Bogen geteilt werden muss. Das weiche Material schmiegt sich in die Nut und verschließt sie vollständig. So entsteht aus dem Nutrohr ein runder Handlauf und sorgt so auch für einen bessern Griff. Den Bogen für das Abknicken des Nutrohrhandlaufes finden Sie unter der Art.-Nr. 281-056-14.
Für das Verschließen der Nutrohr - Handlaufenden stehen Edelstahl Endkappen (Art.-Nr. 281-016-11) zur Verfügung. Für einen stirnseitigen Wandanschluss eignen sich Wandplatten (Art.-Nr. 281-001-11) oder verdeckte Nutrohr-Wandbefestigungen aus Edelstahl (Art.-Nr. 281-002-34).
Sollte ihr Handlauf auch einmal länger als 5 Meter sein, können Sie Verschiedene Rohrverbinder bestellen. Und wenn der LED Handlauf nur einen Teil ihres Geländers ausmacht, gibt es entsprechende Adapter um "normales" Edelstahlrundrohr mit dem Nutrohr zu verbinden oder um Bögen in Form von Steckfittingen für Edelstahlrohr ø42,4x2,0 mm zu verwenden.
